Compresseurs à palettes

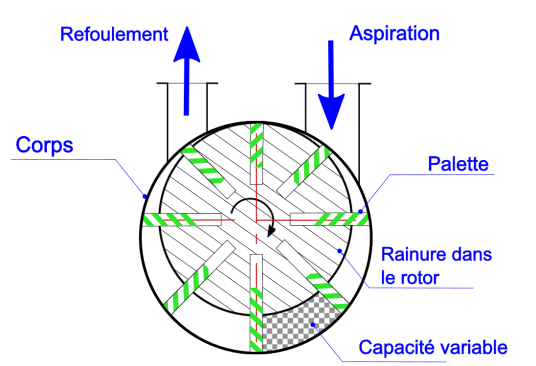

Le compresseur à palettes est constitué d’un stator cylindrique dans lequel tourne un rotor excentré. Ce rotor est muni de rainures radiales dans lesquelles coulissent des palettes, palettes qui sont plaquées contre la paroi du stator par la force centrifuge.

La capacité comprise entre deux palettes est variable. Devant la tubulure d’aspiration, le volume augmente : il y a donc aspiration de l’air. Cet air est ensuite emprisonné entre deux palettes et transporté vers le refoulement. Dans cette zone, le volume décroît et l’air comprimé s’échappe dans la tuyauterie de refoulement.
